... falls gezielt Infos gesucht sind:

Bezeichnung: Forjado de Vigueta prefabricada y Bovedilla - Deckenkonstruktion mit Fertigteilbalken und Füllkörper

techn. Doku und Fotos in 'Hülle und Fülle' per 'tía GOOGLE' > Tante GOOGLE verfügbar ...

Zum Thema Montage: da Träger Bewehrung enthält - möglichst nicht anbohren in Füllkörper (Ziegel gebrannt/Beton) bitte ohne Schlag bohren - die Keramik und auch der Beton der Füllkörper ist relativ bruch- bzw. splitterempfindlich - keine richtigen Spreizdübel sondern überlange Weichkunstoffdübel verwenden und dazu längere Schrauben als Dübellänge damit sich der Dübel im Hohlraum 'verknoten' kann - bewährter Tipp aus jahrelanger Praxis ...
Darüberhinaus bietet der Markt eine große Fülle von Spezialdübeln für fast jeden 'Untergrund' ...

[dksoft]

Genau, Danke.

Bzgl. der Dübelung habe ich bei der PV-Unterkonstruktion sowie Boiler-/Klimaanlagen-Halterung sehr gute Erfahrungen mit 2K Injektionsmörtel gemacht.
Wie du schon sagtest, ohne Schlag direkt durch den Dachziegel in den Füllkörper bohren, und dann mit einer Siebhülse eine V2A Gewindestange einkleben. Dabei besser den für Spanische Temperaturen gedachten "Solar-Mörtel" verwerden. Der mitgebrachte Deutsche war nach 1-2 Minuten nicht mehr zu verarbeiten.

Meine Frage ging aber dahin, ob es ein cleveres System gibt, um Dinge am Träger festzuklemmen ohne ihn dabei anbohren zu müssen.


Edit: Schwer zu finden, daher hier ein Link: https://www.bricomart.es/anclaje-quimic ... 30257.html

[baufred]

... ja. gibt es ...

googeln mit: grapas para viguetas hormigon armado

... de vez en cuando te ayudarían las busquedas en español ...

[chris]

Meine Frage ging aber dahin, ob es ein cleveres System gibt, um Dinge am Träger festzuklemmen ohne ihn dabei anbohren zu müssen.

Warum sollte man das tun, wenn man problemlos in die Bovedillas zwischen den Trägern bohren und allerlei aufhängen kann?

[dksoft]

... ja. gibt es ...
googeln mit: grapas para viguetas hormigon armado

Genau das habe ich gesucht, Danke!

Warum sollte man das tun, wenn man problemlos in die Bovedillas zwischen den Trägern bohren und allerlei aufhängen kann?

Die liegen auf den Trägern, d.h. ich habe mehr als 15cm Luft zwischen den Bovedillas und der Unterkante des Trägers. Es wäre auch eine Lösung, Gewindestangen einzudübeln und dann unten C-Schienen dranzuschrauben. Eine aufwändige Lösung, aber meine aktuellen Kanthölzer sind auch nicht optimal. Jetzt wo du das sagst, muss ich mir das im Mai mal anschauen...Danke.

[chris]

Warum sollte man das tun, wenn man problemlos in die Bovedillas zwischen den Trägern bohren und allerlei aufhängen kann?

Die liegen auf den Trägern, d.h. ich habe mehr als 15cm Luft zwischen den Bovedillas und der Unterkante des Trägers.

Das ist aber extrem sonderbar. Die Bovedillas sollten in jedem Fall mit der Unterkante der Träger abschließen. Ich hatte mich schon gewundert, wie Du da etwas klammern wolltest.

Bis Du sicher, dass nicht jemand einfach Bardos oben auf die Träger gelegt hat, was eine sehr eigenwillige Lösung wäre...... Ich kann mir sonst nicht erklären, wie die Klötzchen, die ja die selbe Höhe wie die Träger haben, eingebaut worden sein sollten.

[baufred]

[Bis Du sicher, dass nicht jemand einfach Bardos oben auf die Träger gelegt hat, was eine sehr eigenwillige Lösung wäre...... Ich kann mir sonst nicht erklären, wie die Klötzchen, die ja die selbe Höhe wie die Träger haben, eingebaut worden sein sollten.

... scheint so zu sein ...

mit GOOGLE-Bildersuche >> viguetas hormigon y bardos findet man etliche Beispiele von 'simple' bis dekorativ ... von einfach eben/plan bis 'gewölbe-artig' ... aber ob's dafür auch 'nen statischen (System)-Nachweis gibt > grenzwertig

[dksoft]

Bis Du sicher, dass nicht jemand einfach Bardos oben auf die Träger gelegt hat, was eine sehr eigenwillige Lösung wäre...... Ich kann mir sonst nicht erklären, wie die Klötzchen, die ja die selbe Höhe wie die Träger haben, eingebaut worden sein sollten.

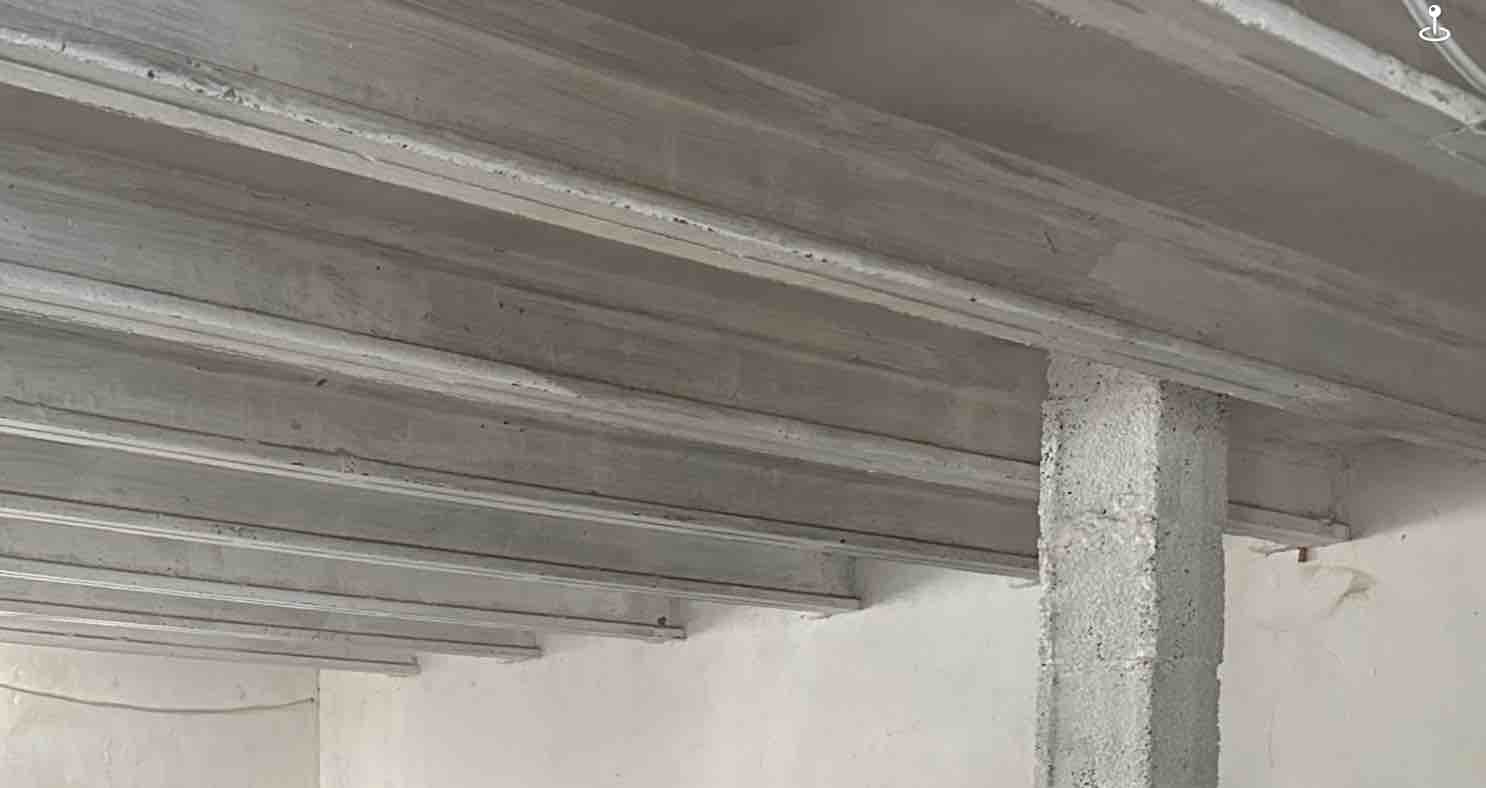

So sieht das aus. Habe mir die C-Schienen (GUIA CARRIL PERFORADA) schon bei Obramat rausgesucht. Die hänge ich mit Gewindestangen quer zu den Trägern ab und kann dann mit Hammerkopfschrauben (Tornillo cabeza de martillo) und Ösen alles mögliche daran aufhängen.

[chris]

Sehr schwer zu erkennen, da sehr gering aufgelöst, aber auf keinen Fall sind das Bovedillas, denn die Deckenplatte ist vollständig oben auf den Trägern aufgebaut. Was mich noch mehr staunen lässt, ist diese komische Stütze aus Bloques irgendwo zwischen zwei Trägern. Da waren wohl die Heimwerker am Werke.

[Rockcrunsher]

Eine Frage an unsere Bauspezialisten.

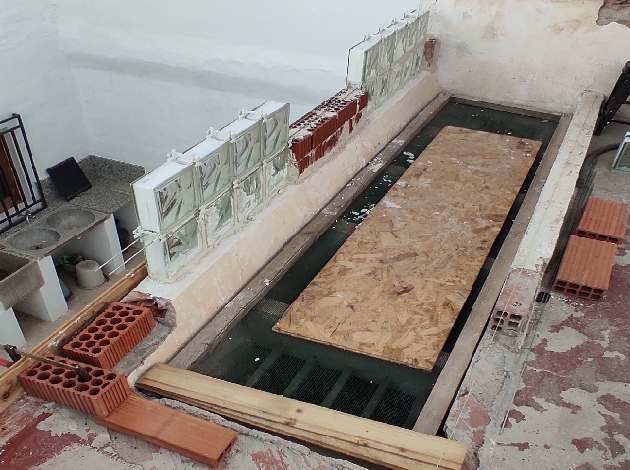

Um Licht über einen Lichtschacht zu bekommen wollten wir teilweise die Mauer zum Nachbargrundstück (im ersten Stock) aus Glasbausteinen erstellen. Jetzt sagt uns aber der Nachbar, dass das aus Sicherheitsgründen nicht erlaubt sei und die Mauer zum Nachbargrundstück immer als kompakte Steinmauer auszuführen wäre. Zur Veranschaulichung versuche ich ein Foto einzufügen.
Da soll noch eine dritte Reihe Glasbausteine gesetzt werden, vorne, wo noch nichts ist zwei Fenster gesetzt werden, oben herum ein "Ringanker" und darauf mit Doppelstegplatten ein Dach drüber. Die Diskussion betrifft nur die Glasbausteine.
Was sagt ihr dazu?
